电力工业是国民经济发展中的支柱产业，随着我国经济的飞速发展和国际化能源紧张局势的加剧，加强电能质量和节能降耗管理已经成为国家政策的重要内容。在电力系统中，电压和频率是衡量电能质量的两个最重要的指标。为确保电力系统的正常运行，供电电压和频率必须稳定在一定的范围内。频率的控制与有功功率的控制密切相关，而电压控制的重要方法之一就是对电力系统的无功功率进行控制。系统中各种无功电源的无功出力应满足系统所有负荷和网络损耗的需求，否则电压就会偏离正常值。
众所周知，采用无功功率补偿器是改善电网质量、节能降损最经济有效的方法之一。目前国内采用的补偿技术基本是静态的，即均以电磁型交流接触器为投切开关或直接死投在电网上。由于受电容器承受涌流能力、放电时间及电容器分级，以及接触器操作频率、使用寿命等因素制约，因而存在许多不尽人意之处：电容器不能分级投切，且投切速度慢，造成系统功率因数不稳定；投切电流涌流大；较大的操作过电压；没有串联电抗器或只有很小的限流电抗器，不能抑制谐波，容易引起电容器与系统产生串联谐振或并联谐振，造成电容器过电流或过电压；机械触点动作速度慢，对快速频繁波动的冲击性负荷产生的无功功率不能有效补偿，不能解决这种负荷所带来的电压不稳定及快速变化
供电条件
* 系统标准电压：3kV、6kV、10kV
* 工作电压：3.6kV、7.2kV、12kV
* 额定频率：50Hz、60Hz
* 相数：3
* 控制电源：AC220V10A
技术指标
* 额定容量：根据用户要求或我公司测量结果
* 动态过载能力：1.30In（额定电流）下长期运行，过电流是由谐波和1.1Un（额定电压）的过电压共同作用的结果。1.10Un下长期运行，每24小时内可以在1.15Un下可运行30min
* 功率因数：0.9以上（0.8～1可设定）
* 控制路数：16路
* 响应时间：≤120ms
* 电抗率：6%、7%、12%、13%
* 交流取样电压：100V，交流取样电流0A～5A
* 投切延时：根据用户要求设定
技术特点
* 能够根据电网系统无功功率大小和电压控制要求自动投切与调节，不需要人工干预，自动补偿无功功率，提高系统功率因数，保证系统功率因数在0.9以上
* 全数字化控制，实时检测并计算无功功率量
* 自动识别变压器的运行方式，自动判断变电站两段母线的运行情况，既可两段母线同时独立控制（分列控制），又可按两段母线统一控制（并列控制），也可单段母线控制（单列控制）
* 优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象
* 独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作
* 控制器具有良好的人机界面，智能判断、优化控制，快速响应，实现全数字化液晶显示，具有联网通讯功能，可查看时间、运行方式、投切组别、以及每段母线的电压、电流、功率因数、有功功率、无功功率、故障等信息
* 补偿器保护措施齐全（过压、欠压、开三角电压、短路、过流等保护）
* 采用串联电抗器，防止谐波放大、吸收部分谐波电流，保护电容器组可靠运行
* 结构设计合理，使用方便，具有手动和自动两种操作功能
* 提高电力系统的静态和动态稳定性
* 减少电压和电流的不平衡，改善电压质量，稳定系统电压，抑制电压闪变
* 降低网损，高效节能，提高电气设备效率，增加变压器带载容量
* 动态抑制系统谐波，改善电压畸变率，主回路设计充分考虑电容器组对谐波电流的放大问题，保证设备安全运行、可靠工作
* 设备内置自放电元件，装置脱离电网后，可在5秒内将残留电压降至50伏以下
* 配备高压带电显示装置和观察窗、具有强制闭锁功能，确保维护人员的安全
* 以电压、功率因数和无功需求量作为控制目标，将电压控制在设定的范围内
* 装置采用柜式结构，所有设备安装在一组柜体内，采用机械与电气双重闭锁装置，符合五防操作要求
* 设备保护措施齐全，自动化程度高，能在外部故障或停电时自动退出，送电后自动恢复运行
* RS485通讯接口，可与计算机等设备连接通讯
防护等级：IP30
规格型号

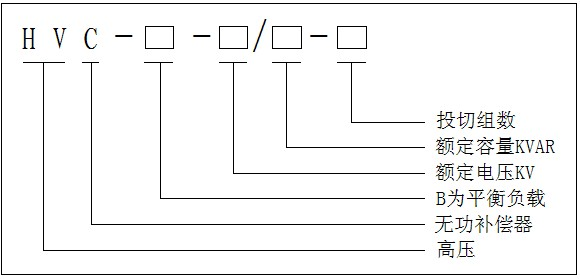

高压HVC自动无功功率补偿装置采用三相共补、星型连接方式，按电压等级分为：3kV系统、6kV系统、10kV系统。其规格型号为：
常用系列

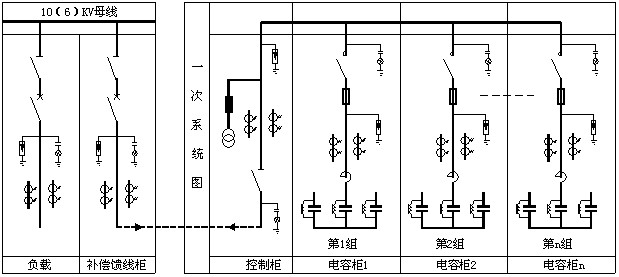

B型高压HVC自动无功功率补偿装置主要由控制器、真空接触器（真空断路器）、保护系统、熔断器、电抗器、电容器、放电线圈等组成。控制器检测一相无功功率（电流），根据一相的无功功率（电流），产生统一的控制信号，控制真空接触器（真空断路器）的接通与分断，按需要投入或切除三相上相同的补偿电容器，使系统的功率因数始终保持在感性区，并且数值接近于1。其一次系统图如下：

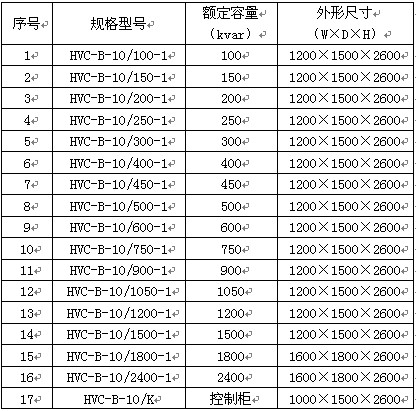

HVC-B-10（3KV或6KV）/X-X系列单柜型号一览表
HVC-B-10（或3、6）/X-X系列B型高压HVC自动无功功率补偿装置由一面控制柜和上表单柜的组合而成，可组合成各种容量和组数。
使用环境
* 环境温度：-25℃～40℃
* 日温差：25℃
* 海拔高度：≤2000m
* 环境相对湿度：年平均值 ≤90%
* 地震烈度：8度
* 污秽等级：Ⅲ
* 安装方式：本套设备安装在户内
